閉孔泡沫鋁夾層結(jié)構(gòu)耐撞性研究（五十三）

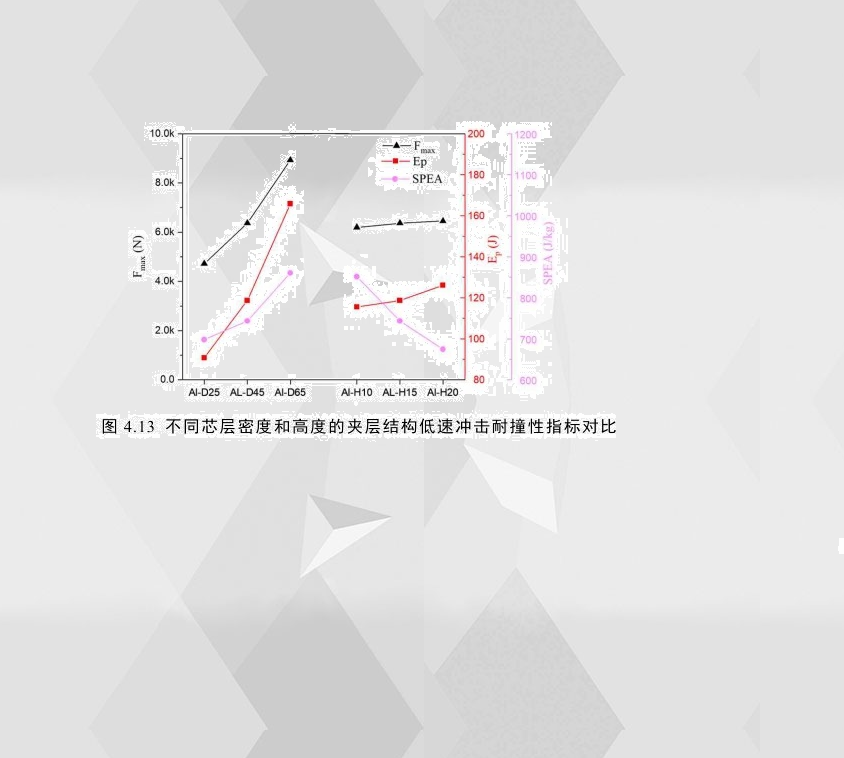

根據(jù)各配置的試件在穿透能沖擊下的載荷-位移曲線，計(jì)算得出各耐撞性指標(biāo)比較如圖4.13所示，可以看出，隨著夾層結(jié)構(gòu)芯層密度的上升，其耐撞性能明顯提高，芯層密度從0.25g/cm3增加到0.65g/cm3,夾層結(jié)構(gòu)的初始峰值載荷增加89%,穿透吸能提高82%,比穿透能提高23%；對(duì)芯層高度而言，試件的芯層高度從10mm增加到20mm,其初始峰值載荷和穿透吸能均只有小幅增加，特別是初始峰值載荷，增加的幅度基本忽略不計(jì)，而其比穿透能反而明顯降低，大約下降了25%。
